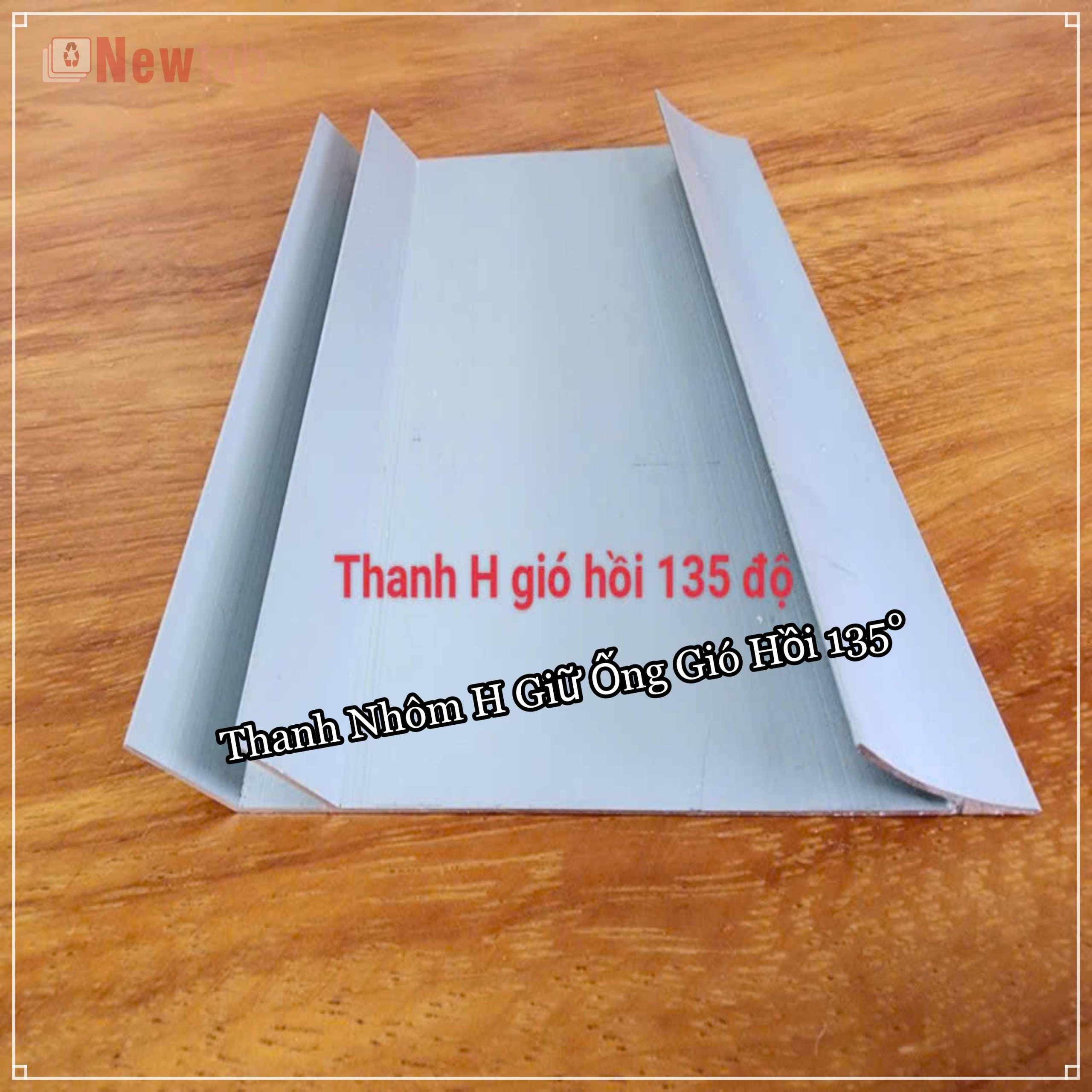

Thanh Nhôm H Giữ Ống Gió Hồi 135°

1. Thông Số Cơ Bản
Đặc tính Thông số Ghi chú
Mã sản phẩm H-GIO-135
Chất liệu Nhôm AL6061-T6 Chịu lực cao
Góc uốn 135° ±1° Tiêu chuẩn HVAC
Kích thước 80x80x2.5mm (Dài x Rộng x Dày)
Bán kính trong R=1.5D ống gió Tùy chọn D100-D300
2. Đặc Điểm Thiết Kế
mermaid
Copy
graph TD
A[Thanh H 135°] –> B[Góc lượn mềm] A –> C[Rãnh đôi 10mm] A –> D[Lỗ bắt vít Ø6.5mm] A –> E[Gioăng EPDM chịu nhiệt] 3. Thông Số Kỹ Thuật Chi Tiết
Áp lực làm việc: ≤1500Pa

Nhiệt độ vận hành: -30°C ~ +120°C

Lưu lượng gió tối đa: 1500m³/h (với D200)

Tốc độ gió khuyến nghị: ≤15m/s

4. Phụ Kiện Đồng Bộ
Kẹp đệm cao su:

Chịu nhiệt 150°C

Độ nén 25%

Vít Inox A2-70:

Ø6x40mm

Đầu chìm T30

Miếng đệm cách nhiệt:

PE foam 5mm

Hệ số dẫn nhiệt 0.035W/mK

5. Ứng Dụng Đặc Biệt
mermaid
Copy
pie
title Phân bố ứng dụng
“Ống gió điều hòa VRV” : 45
“Hệ thống hút khói” : 30
“Đường gió cleanroom” : 15
“Thông gió công nghiệp” : 10
6. Ưu Điểm Công Nghệ
✔ Giảm tổn thất áp suất nhờ góc lượn tối ưu
✔ Chống rung/rò rỉ với gioăng EPDM kép
✔ Lắp đặt nhanh bằng hệ khóa cam
✔ Bề mặt nhám giảm tiếng ồn khí động

7. Hướng Dẫn Lắp Đặt
Bước 1: Định vị tim ống bằng laser

Bước 2: Lắp thanh H vào vị trí

Bước 3: Siết vít xiên 45° (mô-men 5Nm)

Bước 4: Kiểm tra kín khít bằng khói

8. Tiêu Chuẩn Chất Lượng
AMCA 210 (Thử nghiệm hiệu suất)

SMACNA (Tiêu chuẩn ống gió)

TCVN 5687 (Thông gió – ĐHKK)

9. Bảo Hành & Bảo Dưỡng
Bảo hành: 36 tháng

Vệ sinh: Dung dịch kiềm nhẹ pH 9-10

Kiểm tra: Áp suất 1.5Pmax hàng năm
