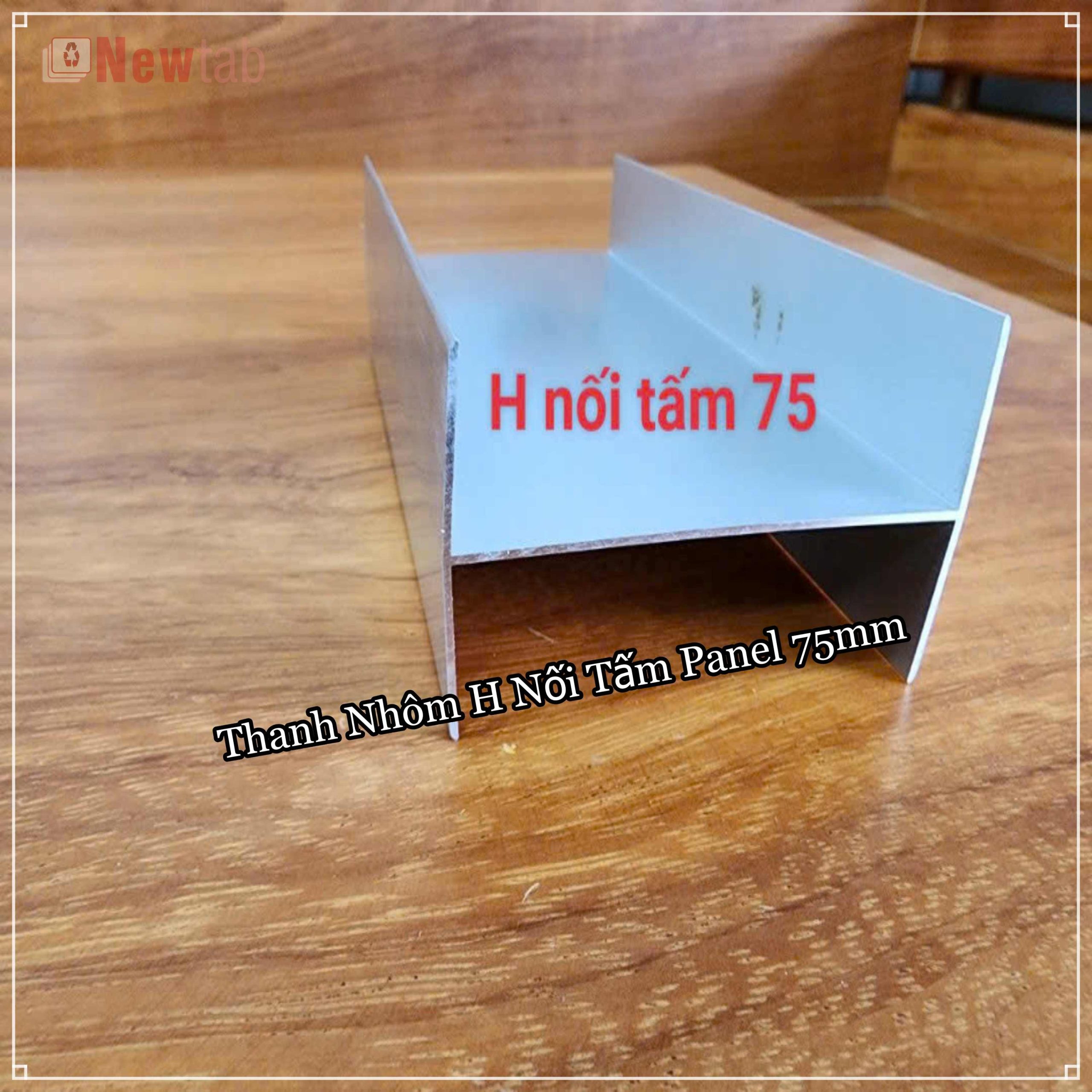

Thanh Nhôm H Nối Tấm Panel 75mm

1. Thông số cơ bản
Thông số Giá trị Ghi chú
Mã sản phẩm H-AL75
Chất liệu Nhôm AL6063-T5 Định hình ép đùn
Kích thước 75mm (chiều cao) x [Rộng] x [Dày] Ví dụ: 75x50x2.0mm
Độ dày thành 1.8-2.5mm Tuỳ tải trọng
Chiều dài chuẩn 3m/6m Cắt theo yêu cầu
2. Đặc điểm thiết kế
mermaid
Copy
graph TD
A[Thanh H 75mm] –> B[Rãnh kép 2 bên] A –> C[Góc bo trong R2.0] A –> D[Lỗ bắt vít Ø6.5] 3. Phụ kiện đồng bộ
3.1. Kẹp liên kết panel
Model: K-H75

Chất liệu: Nhôm đúc

Tải trọng: 20kg/cặp

3.2. Vít chuyên dụng
Loại: Vít tự khoan

Kích thước: 5.5x35mm

Đầu vít: Torx T30

4. Ứng dụng chính
Hệ thống trần panel:

Kho lạnh (-25°C đến +60°C)

Phòng sạch công nghiệp

Vách ngăn công nghiệp:

Nhà xưởng

Siêu thị, showroom

5. Bảng lựa chọn theo loại panel
Độ dày panel Khoảng cách đỡ Phụ kiện kèm theo
50mm 1.2m Kẹp H75 + vít T30
75mm 1.0m Kẹp H75 + sealant
100mm 0.8m Kẹp gia cố
6. Quy trình thi công
Bước 1: Lắp khung H75 vào trần/vách

Bước 2: Đặt panel vào rãnh

Bước 3: Cố định bằng kẹp chuyên dụng

Bước 4: Bơm keo chống thấm

7. Ưu điểm vượt trội
✔ Tối ưu cho panel dày 75mm

✔ Lắp đặt không cần khoan panel

✔ Hệ số giãn nở nhiệt thấp (23.6 μm/m·°C)

8. Lưu ý quan trọng
⚠ An toàn thi công:

Sử dụng máy cân bằng laser

Đeo kính bảo hộ khi cắt nhôm

Kiểm tra tải trọng trước khi lắp
